Teleskopausziehträger
Schwerlast

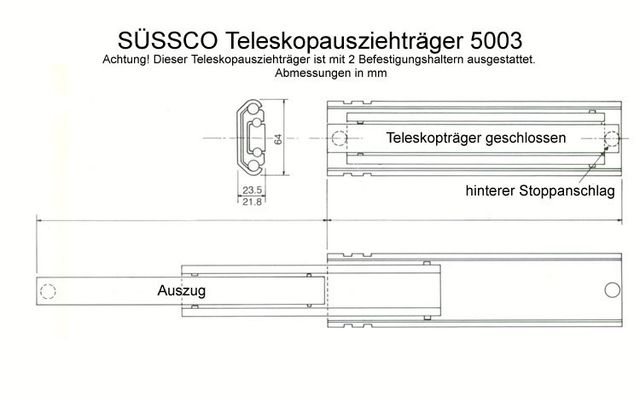

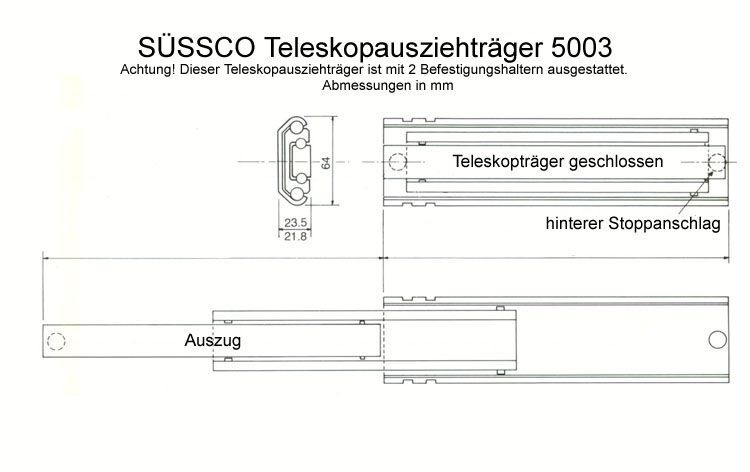

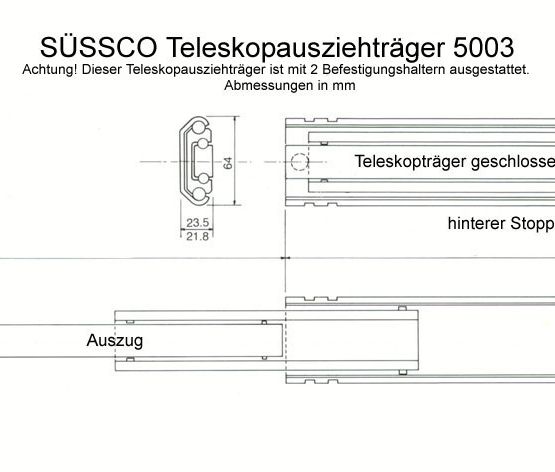

Teleskopschiene 5003

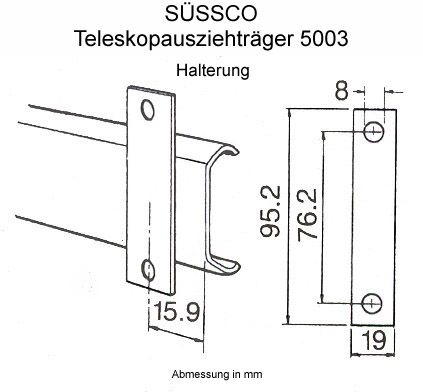

Achtung! Diese Teleskopschiene ist
mit 2 Befestigungshaltern ausgestattet.
Der Teleskopausziehträger 5003 läßt sich durch zweimaliges Ausziehen auf das doppelte Fixmaß verlängern.
Die in der Tabelle angegebenen Schienenlängen sind Standardlängen.
Längere Teleskopschienen oder Zwischengrößen können auf Wunsch als Sonderanfertigunggeliefert werden.
Teleskopschiene Modell 5003 | |||
|---|---|---|---|
| Modell 5003 | Einbaulänge mm geschlossen (+/- 0,8mm) | Auszug mm (+/- 3mm) | Belastung ca. kg / Paar |
| 5003 12 | 304,8 | 305 | 140 |
| 5003 15 | 381,0 | 381 | 135 |
| 5003 18 | 457,2 | 457 | 125 |
| 5003 21 | 533,4 | 533 | 110 |
| 5003 22 | 558,0 | 558 | 105 |
| 5003 24 | 609,6 | 610 | 100 |
| 5003 30 | 762,0 | 762 | 90 |
| 5003 35 | 889,0 | 889 | 80 |
| 5003 40 | 1.016,0 | 1.016 | 80 |
In einem Führungsgehäuse solidester Fertigung laufen zwei massive Stahlgleitschienen über Kugeln.
Diese Ausführung ist wegen ihrer relativ hohen Belastbarkeit bei der englischen Marine schon seit Jahren beliebt.
Auch bei uns in Deutschland hat sich das Modell 5003 im Fahrzeug-, Geräte - und Schiffbau ausgezeichnet bewährt.
Bei diesen Trägern können die Stahlkugeln für extrem hohe klimatische Bedingungen korrosionsbeständig geliefert werden.
Achtung!
Dieser Teleskopausziehträger ist
mit 2 Befestigungshaltern ausgestattet.
Vollauszug: Auszuglänge = Einbaulänge.
Belastung in ausgezogener Position, bei gleichmäßiger Gewichtsverteilung und senkrechtem, schubladenartigem Einbau.
Weitere belastungstechnische Details müssen auf jeden Fall mit unseren Mitarbeitern besprochen werden.
